多層線路板PCB
時間:2018-08-28  瀏覽次數:9093  作者:協誠達電子

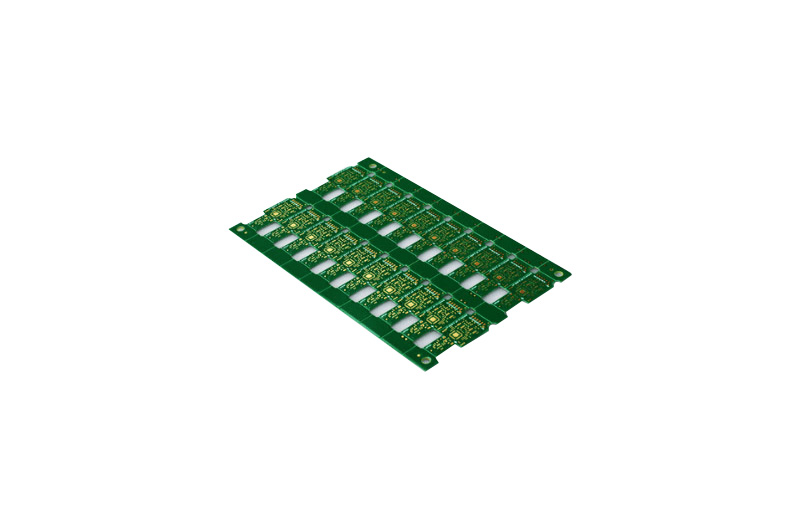

   多層線路板PCB,也叫印制電路板、多層印制板,就是指兩層以上的印制板,它是由幾層絕緣基板上的連接導線和裝配焊接電子元件用的焊盤組成,協誠達多層PCB既具有導通各層線路,又具有相互間絕緣的作用.

   多層線路板PCB與單面板、雙面板[敏感詞]的不同就是增加了內部電源層(保持內電層)和接地層,電源和地線網絡主要在電源層上布線。但是,協誠達多層PCB布線主要還是以頂層和底層為主,以中間布線層為輔。因此,多層PCB的設計與雙面板的設計方法基本相同,其關鍵在于如何優化內電層的布線,使電路板的布線更合理,電磁兼容性更好。

    多層PCB走線 [7]  要把電源層、地層和信號層分開,減少電源、地、信號之間的干擾。相鄰兩層印制板的線條應盡量相互垂直或走斜線、曲線,不能走平行線,以減少基板的層間耦合和干擾。且導線應盡量走短線,特別是對小信號電路來講,線越短,電阻越小,干擾越小 [5]  。同一層上的信號線,改變方向時應避免銳角拐彎。導線的寬窄,應根據該電路對電流及阻抗的要求來確定,電源輸入線應大些,信號線可相對小一些。對一般數字板來說,電源輸入線線寬可采用50~80mil,信號線線寬可采用6~10mil。
